原理：
DOG-9600型熒光法溶解氧分析儀基于物理學中特定物質對活性熒光的“猝熄”原理，可精準檢測水中溶解氧濃度或氧分壓。如圖一是傳感器測量原理示意圖；測量傳感器前端由兩個發光二極管（分別發射紅光和藍光）、光電探測器，和熒光帽組成。熒光帽前端的熒光物質是一種特殊的釕金屬化合物，熒光物質涂覆在允許氣體分子通過的聚酯箔片下方，聚酯箔片上表面涂了一層黑色的隔光材料，以避免日光和水中其它熒光物質的干擾。工作時，調制的藍光照到熒光物質上，熒光物質受到激發產生紅色熒光。由于氧分子的“猝熄”作用，激發的熒光強度和時間與氧濃度相關；氧分子濃度越高，激發的熒光強度越低，產生的時間越短。激發的紅光被光電傳感器檢測到，并與參比光信號進行比較，計算出相位差，與內部標定值比對，從而計算出氧分子濃度，經過線性化和溫度補償，輸出氧濃度值。
特點：

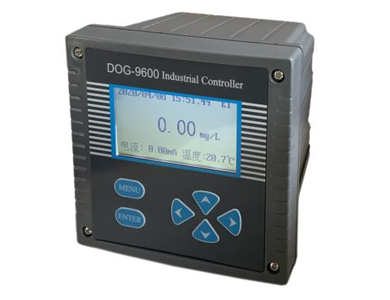

工業熒光法溶氧儀是帶微處理器的水質在線監測儀。廣泛用于工業水、生活水和污水處理，及養殖業等。對水溶液中的含氧量進行連續監測和控制。儀表采用LCD液晶顯示屏；智能型中文菜單操作；具有電流或電壓輸出，測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調；自動或手動溫度補償，電極自動標定.整套測量系統主要由儀表（二次表）和溶氧電極（一次表）兩部分組成，溶氧電極接觸被測溶液，儀表顯示水溶液的含氧量和溫度及工作狀態。
技術參數：
（1）測量范圍：溶解氧：0～20.00mg/L（ppm）；溫 度：0～60℃；
（2）測量誤差：溶解氧：±1%F.S；溫 度：±0.3℃
（3）自動溫度補償：0～60℃；
（4）電極殘余信號：＜1‰；
（5）響應時間（終值90%）：25℃時＜60S；35℃時＜30S；
（6）穩定性：在常壓恒溫下，每星期漂移＜2%F·S；
（7）信號輸出：0～20mA，4～20mA，20～4mA(負載電阻＜750Ω)；
（8）兩組繼電器控制觸點：2A 240VAC，
（9）電源選配：85～264VAC±10%,45～65Hz，功率≤3W； 9～36VDC，功率≤23W
（10）外型尺寸：144×144×118mm；
（11）安裝方式：盤裝（嵌入式）； 開孔尺寸 ：138×138mm；
（12）工作環境：
環境溫度：-10～60℃；
相對濕度：不大于90%；
除地球磁場外周圍無強磁場干擾。
（13）傳感器電纜：標配10米（可定制延長）

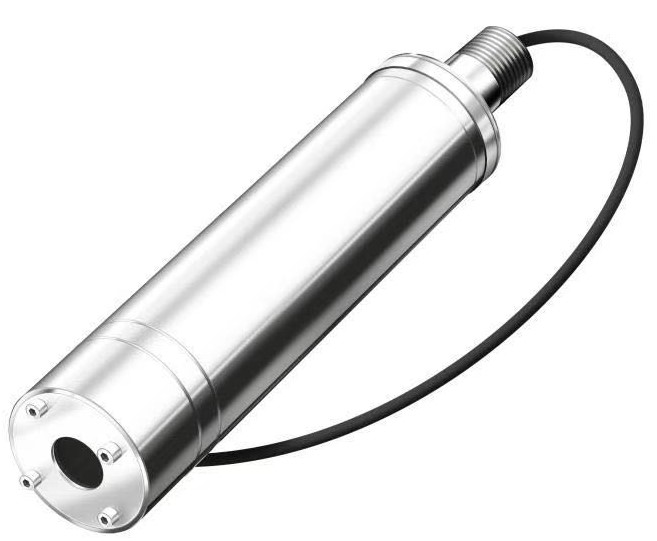

（14）傳感器外殼：316l不銹鋼
